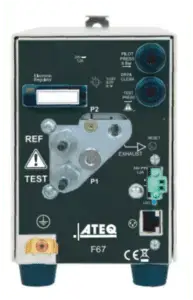

The F67 smallest and fastest leak tester

F67

TESTEUR DE FUITE HAUTE VITESSE POUR LE CONTRÔLE QUALITÉ INDUSTRIEL

Le F67 est le testeur de fuite haute performance le plus compact du marché. Ce système modulaire et de petite taille offre des capacités avancées de détection de fuite dans un encombrement minimal.

Sa conception modulaire permet d’installer l’appareil à proximité de la pièce à tester, ce qui améliore la précision de mesure. Pour des cadences de production plus élevées, jusqu’à 50 modules peuvent être connectés ensemble et pilotés via une interface tactile intuitive, comme illustré dans l’écran de démo du F67.

Autres formats disponibles :

Conçu pour les applications automatiques et semi-automatiques, le F67 combine coût compétitif, efficacité, et fiabilité pour vos opérations de détection de fuite.

CONTACTEZ-NOUS

APPLICATIONS

CARACTÉRISTIQUES

SPÉCIFICATIONS

FICHES TECHNIQUES

TECHNOLOGIE

F67 APPLICATIONS

  • EMBALLAGES

    • Capuchons d’aérosol
    • Sacs en plastique
    • Vaporisateurs
    • Bouteilles en plastique…

  • ÉLECTRONIQUE

    • Disques durs
    • Montres
    • Écrans de télévision
    • Objectifs de caméra…

F67 CARACTÉRISTIQUES

  • GÉNÉRAL

    • Mesure de fuite par chute de pression différentielle
    • Régulateur mécanique ou électronique, du vide jusqu’à 5 bar
    • Vannes de remplissage et de vidange intégrées
    • Montage sur rail DIN

  • MODES DE TEST

    • Mode direct
    • Test de composant étanche
    • Mode fuite désensibilisé
    • Unités disponibles : Pa, Pa/s, sccm

  • ENVIRONNEMENT

    • Conforme à la norme RoHS

  • OPTIONS DE COMMUNICATION

    • RS232 pour imprimante et Modbus RTU
    • USB Esclave pour le transfert de données tels que paramètres et résultats
    • USB Maître pour l’exportation de données
    • Bus en option: Profibus, DeviceNet, Profinet et Ethernet/IP
MESURE DE CHUTE DE PRESSION
Plage Précision jusqu’à* Résolution max.
0 – 50 Pa ± (1,5% lecture + 0,5 Pa) 0,01 Pa
0 – 500 Pa ± (1,0% lecture + 1 Pa) 0,1 Pa
0 – 5000 Pa ± (1% lecture + 10 Pa) 1 Pa

Précision : Linéarité + Répétabilité + Hystérésis *Précision laboratoire en option

Interface de démo F67

Interface de dé F67

F67 SPÉCIFICATIONS

  • PHYSIQUE

    • Poids : 3,5 kg
    • Dimensions : (LxHxP) : 97 x 141,5 x 200 (mm)
  • ALIMENTATION ÉLECTRIQUE

    • Tension : 24 V CC / 1,6 A
    • Adaptateur secteur inclus : 110 – 230 V CA
  • TEMPÉRATURE

    • Fonctionnement : +5 °C à +45 °C
    • Stockage : 0 °C à +60 °C
  • ALIMENTATION EN AIR

    • Nécessite de l’air propre et sec
    • La qualité de l’air doit être conforme à la norme ISO 8573-1

F67 TECHNOLOGIE

La chute de pression différentielle est la méthode de détection de fuite la plus répandue en production. Elle utilise un volume de référence en parallèle de la pièce à tester, qui permet au système de compenser les variations de pression ambiante ou de température, puisque les deux volumes sont affectés de manière égale.

Une fuite dans la pièce à tester crée une différence de pression détectée par la membrane du capteur.

Un autre avantage clé de cette méthode est que la précision de mesure reste stable quelle que soit la pression de test. Le capteur mesure la différence de pression entre deux circuits, contrairement aux méthodes traditionnelles de chute de pression qui mesurent par rapport à la pression atmosphérique.

PRINCIPE DE MESURE DIRECTE

La pièce à tester 3 et le volume de référence 5 sont remplis à la même pression. Un capteur différentiel 4 mesure toute variation de pression entre la pièce à tester 3 et le volume de référence 5. Dans certaines applications, le volume de référence 5 peut être remplacé par un bouchon étanche.

TEST DÉSENSIBILISÉ


Ce mode est utilisé pour détecter les fuites importantes lorsque le seuil de rejet dépasse le plein calibre du capteur différentiel. La pression de test est appliquée directement sur la pièce à tester 3, et la mesure est effectuée à l’aide du capteur de pression 2.
